概述：

        多功能网络电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的。它能高精度的测量所有常用的电力参数，三相电压、三相电流、有功功率、无功功率、频率、功率因数、四象限电能等；信息可以通信远传至上位机电脑，也可以与PLC、DCS系统配合。采用超宽可视度的LED、LCD来显示仪表测量参数和电网系统的运行信息，仪表面板带有两个人性化编程按键，用户可现场方便的实现显示切换、仪表参数编程设置，具有很强的灵活性。

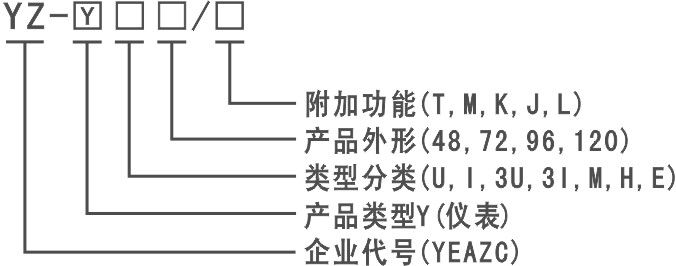

选型说明：

    说明：

    附加功能(T:通信,M:模拟量,K:遥信开关量,J:继电器输出,L:漏电流监测)；

    产品外形(48:48*48mm,72:72*72mm,96:96*96mm,120:120*120mm)；

    类型分类(U电压,I电流,3U三相电压,3I三相电流,M多功能,H谐波,E以太网)；

    产品类型(Y仪表)；

    企业代号(YEAZC 江阴雅智电气有限公司)；

外形及开孔尺寸：(单位：mm)

    72型：

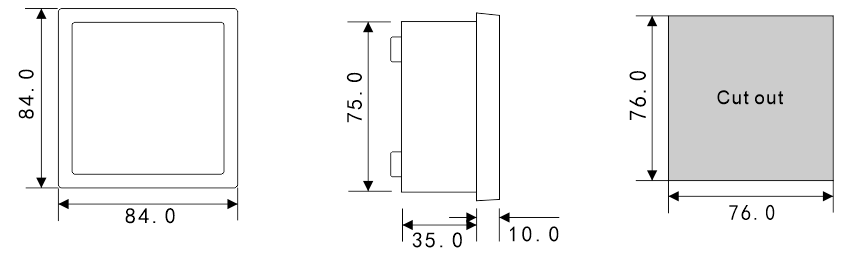

    80型：

    96型：

技术参数：

          引用标准： GB/T13978-2008，IEC62053-61：1998，IEC62052-11：2003

          工作电源： AC/DC80～265V，AC380V(可选)，功耗<3W

          网络类型： 单相、三相三线、三相四线(自适应电网频率35～65Hz)

          输入范围： 电压 0～660V(阻抗>1MΩ)，电流 0～20A(阻抗<10mΩ)，(直流可选)

          精度等级： 电压、电流、有功功率、电能 0.5S级，无功功率、电能 1级

          量程范围： 电压 0～9999kV,电流 0～9.999kA,功率 9999M(W/Var/VA),(溢出提示)

          电能计量： 四象限电能，(范围0.0～999999999.9kWh/kVarh/正反向)

          绝缘电阻： 各金属端子与壳体表面>100MΩ

          工频耐压： 电源、输入、输出、相互之间 2500V(RMS)

          电磁兼容： 脉冲群4级(2.5、100kHz)，静电4级(8kV空间、16kV气隙)，雷击4级(2kV，电源、信号)

          数字接口： 标准ModbusRTU通信模式，速率支持1200～38400bps，(电气隔离)

          模拟接口： 电压 0(1)～5(10)V 负载>1kΩ,电流0(4)～20mA 负载<500Ω,(电气隔离)

          脉冲配置： 两路光耦独立输出 1～9999imp/kWh，外部供电5～25mA (电气隔离)

          遥信配置： 4通道输入，响应时间<5mS，(电气隔离)

          遥控配置： 2通道继电器输出(电平、脉冲、报警方式)，响应时间<10mS，(电气隔离)

          环境条件： 工作温度 -10℃～+60℃，储存温度 -20℃～+70℃，湿度<90%RH，海拔≤2000M

          防护等级： IP 防护级别 (IEC 60529)，IP51 (前面板)，IP30 (仪表本体)

          硬件配置： M3内核(ARM Cortex),RAM 1kByte,ROM 64kByte(支持1GByte),ETH(bxCAN)

          操作系统： YOS(基于UCOSⅡ构建)

接线方法：

使用方法：(YE96：手机客户端 WLAN 联接)
